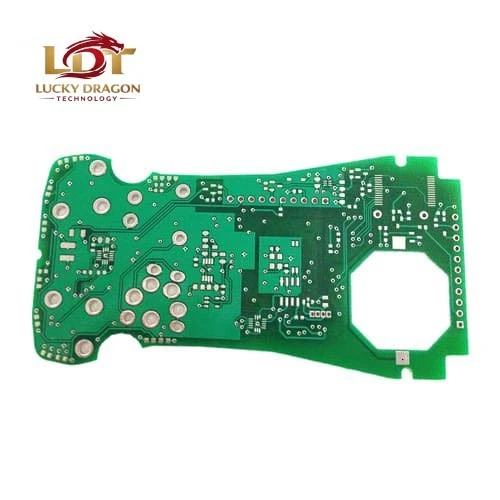

Sukurtas didelėms šiluminėms apkrovoms ir griežtai laikantis aplinkosaugos reikalavimų, šis halogeninis-be aukšto-Tg{1}}PCB naudoja pažangias liepsną-laikančias epoksidines dervas, kuriose nėra chloro ir bromo. Veikdamas stiklėjimo temperatūroje (Tg) nuo 170 laipsnių iki 180 laipsnių ir visiškai atitinkantis RoHS, REACH ir WEEE direktyvas, jis išlaiko mechaninį tvirtumą ir elektrinį vientisumą esant nuolatiniam aukštai{6}}temperatūrai ir kelių{7}}laidų-perpylimo ciklams.
Techninės specifikacijos
|
Parametras |
Standartinė vertė / diapazonas |
Testo standartas |
|
Pagrindinė medžiaga (Tg) |
170 laipsnių - 180 laipsnis (DSC) |
IPC-TM-650 2.4.25 |
|
Skilimo temperatūra (Td) |
>= 340 laipsnis (5 % svorio netekimas) |
IPC-TM-650 2.4.24.6 |
|
Šiluminis plėtimasis (ašis Z-) |
1,5 % - 2.5 % (nuo 50 laipsnių iki 260 laipsnių) |
IPC-TM-650 2.4.24 |
|
Šilumos laidumas |
0.4 - 2.0 W/m·K (priklausomai nuo dervos / užpildo) |
ASTM D5470 |
|
Dielektrinė konstanta (Dk) |
4.2 - 4.6 (1 GHz) |
IPC-TM-650 2.5.5.9 |
|
Sklaidos koeficientas (Df) |
0.015 - 0.020 (1 GHz) |
IPC-TM-650 2.5.5.9 |
|
Nulupimo stiprumas |
>= 0.7 N/mm (1 uncija vario) |
IPC-TM-650 2.4.8 |
|
Halogeno kiekis |
Cl < 900 ppm, Br < 900 ppm |
EN 14582 / IEC 61249-2-21 |
|
Lentos storis |
0,4 mm - 3.2 mm (leistina nuokrypa: ±10 %) |
IPC-A-600 2 klasė / 3 klasė |
|
Maksimalus sluoksnių skaičius |
Iki 24 sluoksnių |
- |
|
Paviršiaus apdaila |
ENIG, HASL (nemokamas{0}}švinas), „Imersion Silver“, OSP |
IPC-4552 / IPC-4553 |
Pagrindinės savybės
Atsparumas šiluminiam stresui:Aukštas Tg apsaugo nuo minkštėjimo ir Z-ašies išsiplėtimo, apsaugodamas padengtas per{1}}angas (PTH) nuo įtrūkimų terminio šoko ir nuoseklaus litavimo litavimo metu.
Griežta halogeno{0}}nemokama formulė:Pašalina bromintus antipirenus (BFR) ir stibio junginius, atitinka griežtas Europos aplinkosaugos direktyvas, neprarandant terminio indekso įvertinimų.
Impedanso stabilumas:Kontroliuojamas dervos srautas ir tolygus stiklo audinio pasiskirstymas palaiko griežtus dielektrinės konstantos leistinus nuokrypius ir sumažina signalo susilpnėjimą didelės{0}}sparčios skaitmeninėse grandinėse.
CAF atsparumas:Padidintas atsparumas laidžių anodinių siūlų susidarymui užtikrina ilgalaikį{0}}izoliacijos patikimumą esant didelei drėgmei ir nuolatinės srovės poslinkiui.
Programos
Automobilių elektronika:Valdymo blokai po-dangčiu, jėgos pavaros valdymo sistemos ir LED matricos apšvietimo moduliai, veikiantys aukštesnėje aplinkos temperatūroje.
Pramoninė galios elektronika:Aukšto-dažnio perjungimo-režimo maitinimo šaltiniai (SMPS), variklių pavaros ir keitikliai, kuriems reikalingas tvirtas šilumos išsklaidymas.
Telekomunikacijų infrastruktūra:5G galios stiprintuvai, bazinių stočių RF blokai ir didelio-tankio maršruto užpakalinės plokštės.
Medicinos įranga:Vaizdo gavimo sistemos ir diagnostinė aparatinė įranga, kuriai reikalingas griežtas reglamentavimas ir ilgas veikimo ciklas.
Tinkinimas
Gamybos parametrai koreguojami pagal krūvos{0}}reikalavimus ir DFM gaires:
Sluoksnio konfigūracijos:Vienpusės-, dvipusės-, daugiasluoksnės (iki 24 l), standžios-lanksčios ir metalo-gyslių (Al/Cu) hibridinės konstrukcijos.
Vario svoris:Standartiniai vidiniai sluoksniai nuo 0,5 uncijos iki 3 uncijos; iki 6 uncijų sunkiems variniams galios bėgiams.
Litavimo kaukės parinktys:Žalia, juoda, balta, mėlyna, raudona ir geltona (galimi matiniai arba blizgūs variantai).
Valdoma varža:Vieno-galo ir diferencinės poros varžos modeliavimas su ±10 % tolerancijos tikslu. Paprašius galima gauti standartinius sudėtinius-šablonus (nuo 2 l iki 16 l), kad padėtų inžinieriams suplanuoti išdėstymą.
Specialūs procesai:Aklinos / užkastos angos, mikroangos, dervos užkimšimas, per{0}}į-padėklas ir kraštų dengimas.
Kokybės kontrolė
Gamybos linijos veikia pagal griežtus defektų{0}}prevencijos protokolus nuo gaunamos medžiagos iki galutinės pakuotės:
Atvykimo apžiūra
Prieš išleidžiant į gamybą, laminatės ir prepregai tikrinami dėl storio, vario žievelės stiprumo ir dervos kiekio.
AOI ir AOI / AOY
Automatinis optinis patikrinimas patikrina vidinį ir išorinį sluoksnius, ar nėra linijos pločio anomalijų, šortų ir atsidaro.
Elektriniai bandymai
Skraidančio zondo bandymai ir specialios įrangos bandymai patvirtina tinklo ryšį ir izoliacijos varžą.
Patikimumo testavimas
Mikropjūvio analizė įvertina dangos storį, statinės vientisumą ir atsparumą šiluminiam įtempimui pagal IPC{0}}TM-650 standartus.
Gamyba ir sertifikatai
Gamybinėse patalpose naudojamos didelio greičio{0}}gręžimo staklės, vakuuminio laminavimo presai ir tiesioginio vaizdo gavimo (LDI) sistemos, kad būtų išlaikytas funkcijų tolerancijos iki 3/3 mln. linijos ir erdvės.
Kokybės valdymas:ISO 9001:2015
Automobilių standartas:IATF 16949:2016
Aplinkos vadyba:ISO 14001:2015
Produkto atitiktis:UL sertifikuotas (E-failas pasiekiamas paprašius), atitinka RoHS reikalavimus, atitinka REACH reikalavimus, atitinka WEEE.
Pakavimas ir pristatymas
Pakavimo būdas
Vakuuminiai-užsandarinti antistatiniai drėgmės barjeriniai maišeliai su sausiklio pakuotėmis ir drėgmės indikatoriaus kortelėmis (HIC), paminkštinti korio kartonu, esančiame tvirtose-dvigubose-sieninėse eksporto dėžutėse.
Pristatymo sąlygos
FOB, CIF, DDP krovinių gabenimu oro transportu (DHL, FedEx, UPS) arba jūrų kroviniais.
Laikotarpiai
Prototipai:5-7 darbo dienas.
Gamybos apimtis:Nuo 12 iki 20 darbo dienų, priklausomai nuo sluoksnių skaičiaus ir tūrio.
DUK
Kl.: kokios konkrečios laminatės naudojamos Halogen{0}}Free High-Tg įvertinimui pasiekti?
A: Mes naudojame pramonėje{0}}standartinius didelio-patikimumo laminatus, tokius kaip ITEQ (IT-180A HF), Shengyi (S1141/S1170) ir Panasonic (Megtron serija), atsižvelgdami į prieinamumą ir konkrečius našumo reikalavimus. Citatos metu pateikiami pilni medžiagų duomenų lapai (PDS).
Kl.: kaip patikrinti, ar lentose tikrai nėra{0}}halogenų?
A: Prie kiekvienos žaliavos partijos pridedamas gamintojo analizės sertifikatas (CoA). Atsitiktiniai mėginiai tiriami jonų chromatografija (IC), siekiant patvirtinti, kad chloro ir bromo koncentracija išlieka griežtai mažesnė nei 900 ppm.
Kl.: ar ši medžiaga gali atlaikyti kelis{0}}neperpylimo ciklus?
A: Taip. Kai skilimo temperatūra (Td) viršija 340 laipsnių, o aukštas Tg nuo 170 laipsnių iki 180 laipsnių, plokštė atlaiko iki 6 pakartotinio srauto ciklų esant didžiausiai 260 laipsnių temperatūrai, nesisluoksniuoja ir nesusidaro pūslės.
Kl.: koks maksimalus formato santykis palaikomas kelių{0}}aukštų-Tg plokščių?
A: Standartinė gamybos galimybė palaiko iki 10:1 formato santykį per-angų padengimui, užtikrinant patikimą vario dangą didelio-storio plokštėse.
Kl.: Ar su kiekviena siunta pridedamos varžos bandymo ataskaitos?
A: Taip. Plokštėms, kurioms reikalinga valdoma varža, sugeneruojama laiko domeno atspindžio (TDR) bandymo kupono ataskaita, kuri išsiunčiama kartu su partijos tikrinimo ataskaita.
K: Kokie failų formatai reikalingi norint pradėti užklausą?
A: pateikite Gerber failus (RS-274X formatu), ODB++ duomenų bazę, IPC-356 tinklo sąrašą ir gamybos brėžinį, nurodantį medžiagų reikalavimus, sudėties detales ir paviršiaus apdailą.
